Производительность
| Количество шагов на оборот (макс. разрешение) | 16 384 (14 бит) |
| Число оборотов | 131,072 (17 бит) |
| Макс. Разрешающая способность (количество шагов на оборот x количество оборотов) | 14 бит x 17 бит (16,384 x 131,072) |
| Пределы погрешности G | 0.35° (при комнатной температуре) 1) |
| Стандартное отклонение повторяемости σr | 0.15° (при комнатной температуре) 2) |
1) В соответствии с DIN ISO 1319-1, положение верхнего и нижнего предела погрешности зависит от условий монтажа, указанное значение относится к симметричному положению, i.e. отклонение в верхнем и нижнем направлениях одинаково.
2) В соответствии с DIN ISO 55350-13; 68.3% измеренных значений находятся внутри указанной области.
Интерфейсы
| Коммуникационный интерфейс | PROFIBUS DP |
| Детали интерфейса связи | DPV0 DPV1 DPV2 |
| Скорость передачи данных (скорость в бодах) | ≤ 12 Мбод |
| Время инициализации | Приблизительно. 1 s |
| Данные для параметрирования | Количество шагов на оборот Количество оборотов ПРЕЗЕТ Направление подсчета Единица измерения для вывода значения скорости Функциональность круглой оси |
| Доступные данные диагностики | Максимальная скорость Счетчик включения питания Счетчик часов работы Минимальное и максимальное рабочее напряжение |
| Окончание шины | DIP-переключатель |
Электрические данные
| Тип подключения | Мужской разъем, 2x, M12, 5-контактный, осевой Штекер, 1х, M12, 5-контактный, осевой |
| Напряжение питания | 10 … 32 V |
| Потребляемая мощность | ≤ 1.5 W |
| Защита от обратной полярности | ✔ |
| MTTFd: среднее время до опасного отказа | 60 лет (EN ISO 13849-1) 1) |
1) Данное изделие является стандартным изделием и не представляет собой компонент безопасности, как определено в Директиве по машинному оборудованию. Расчет основан на номинальной нагрузке компонентов, средней температуре окружающей среды 40°C, частоте использования 8760 ч/год. Все электронные сбои считаются опасными. Дополнительную информацию см. в документе №. 8015532.
Механические данные

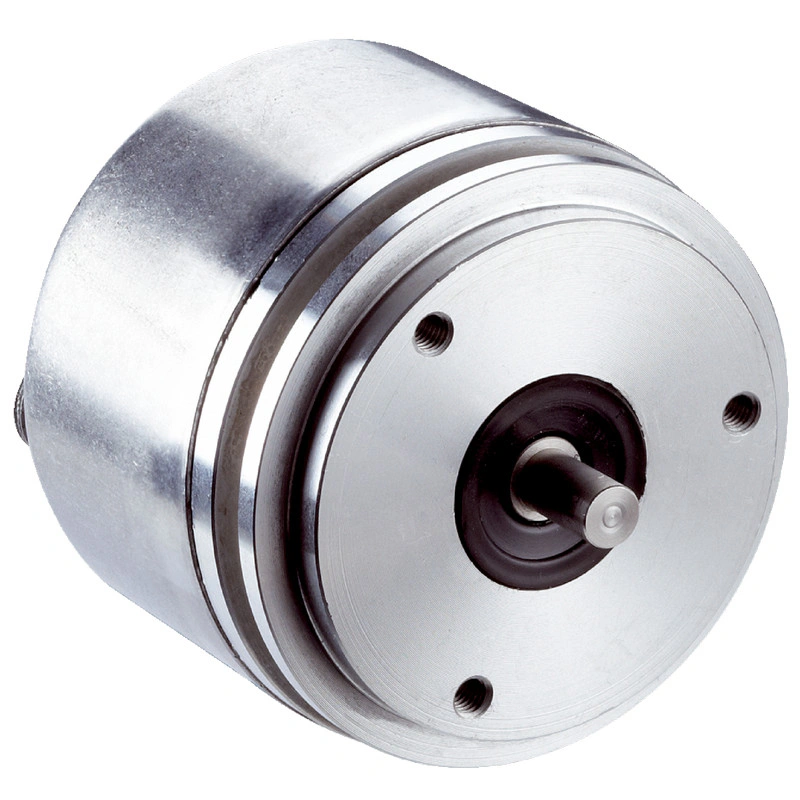

| Механическая конструкция | Цельный вал, сервофланец |
| Диаметр вала | 6 мм |
| Длина вала | 10 мм |
| Вес | 0.28 кг |
| Материал вала | Нержавеющая сталь |
| Материал фланца | Алюминий |
| Материал корпуса | Алюминий |
| Пусковой момент | 1 Нсм (+20 °C) |
| Рабочий момент | 0.8 Нсм (+20 °C) |
| Допустимая нагрузка на вал | 80 Н (радиально) 40 Н (осевой) |
| Рабочая скорость | ≤ 6 000 мин-¹ 1) |
| Срок службы подшипника | 3.0 x 10^9 оборотов |
| Угловое ускорение | ≤ 500 000 рад/с² |
1) Саморазогрев 25 K при максимальной рабочей скорости.
Данные для окружающей среды
| ЭМС | В соответствии с EN 61000-6-2 и EN 61000-6-3 |
| Номинальные параметры корпуса | IP67, сторона вала (IEC 60529) IP67, со стороны корпуса (IEC 60529) 1) |
| Допустимая относительная влажность | 95 % (конденсация не допускается) |
| Диапазон рабочих температур | -30 °C … +80 °C |
| Диапазон температур хранения | -40 °C … +100 °C |
| Устойчивость к ударам | 100 г, 6 мс (EN 60068-2-27) |
| Устойчивость к вибрации | 30 г, 10 Гц … 2 000 Гц (EN 60068-2-6) |
1) С установленным ответным разъемом.
Информация о доставке
| Вес единицы товара | 0.337 килограмм |
| Вес нетто единицы продукции | 0.337 килограмм |
| Объем единицы | 1336.5 кубических сантиметров (см³) |
| Размеры [см] | 11*9*130.5 |
| Страна происхождения | Германия |
| EAN | 4047084289859 |
