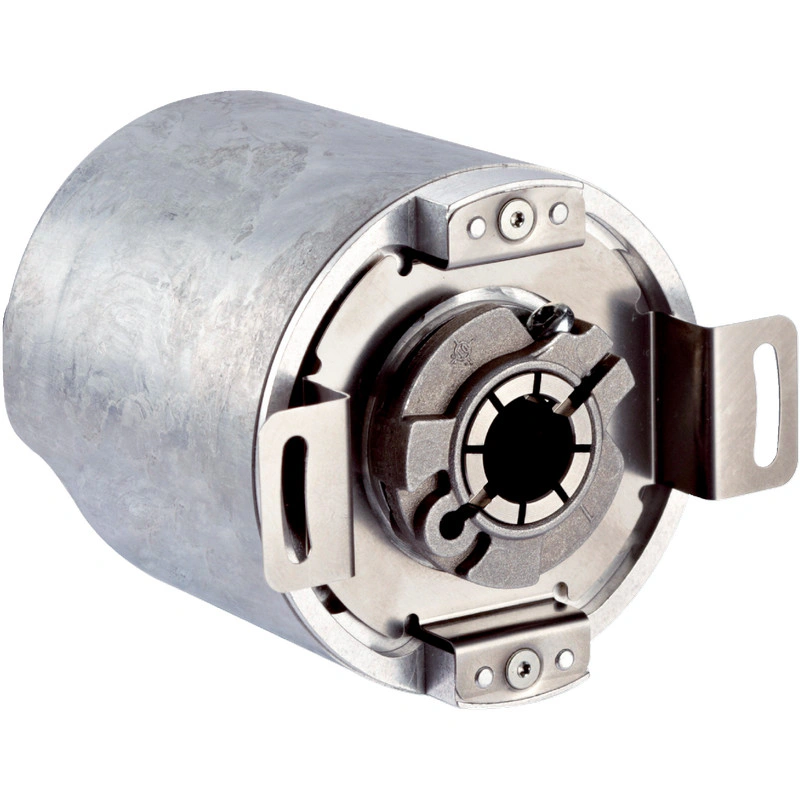

Абсолютный энкодер AFS/AFM60 Ethernet

AFM60A-BDNB018x12

Артикул 1059035

СтранаГермания
Вес200 г

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество шагов за оборот (макс. разрешение) 262 144 (18 бит)

Количество оборотов 4 096 (12 бит)

Макс. разрешение (количество шагов на оборот x количество оборотов) 18 бит x 12 бит (262,144 x 4,096)

Пределы погрешности G 0.03° 1)

Стандартное отклонение повторяемости σr 0.002° 2)

Коммуникационный интерфейс PROFINET

EAN-13 · GTIN

Описание производителя

Абсолютный энкодер AFS/AFM60 Ethernet

Технические данные 1059035

Производительность

Количество шагов за оборот (макс. разрешение)	262 144 (18 бит)
Количество оборотов	4 096 (12 бит)
Макс. разрешение (количество шагов на оборот x количество оборотов)	18 бит x 12 бит (262,144 x 4,096)
Пределы погрешности G	0.03° ¹⁾
Стандартное отклонение повторяемости σ_r	0.002° ²⁾

¹⁾ В соответствии с DIN ISO 1319-1, положение верхнего и нижнего предела погрешности зависит от условий монтажа, указанное значение относится к симметричному положению, i.e. отклонение в верхнем и нижнем направлении одинаково.

²⁾ В соответствии с DIN ISO 55350-13; 68.3% измеренных значений находятся внутри указанной области.

Интерфейсы

Коммуникационный интерфейс	PROFINET
Профиль энкодера	V4.1 класс3
Скорость передачи данных (скорость в бодах)	10 Мбит/с 100 Мбит/с
Передающая среда	Кабель CAT-5e
Время инициализации	6 s
Время цикла	≤ 1 мс
Данные для параметрирования	Количество шагов за оборот Число оборотов ПРЕЗЕТ Направление счета Частота дискретизации для расчета скорости Единица измерения для вывода значения скорости Функциональность круглой оси
Доступные данные диагностики	Минимальная и максимальная температура Максимальная скорость Счетчик включения питания Счетчик часов работы при включении/движении Счетчик изменений направления/количество движений вправо/количество движений влево Максимальное напряжение питания

Электрические данные

Тип соединения	Мужской разъем, 1x, M12, 4-контактный, аксиальный ¹⁾ Разъем с внутренней резьбой, 2x, M12, 4-контактный, аксиальный ²⁾
Напряжение питания	10 ... 30 V
Потребляемая мощность	≤ 3 Вт (без нагрузки)
Защита от обратной полярности	✔
MTTFd: среднее время до опасного отказа	80 лет (EN ISO 13849-1) ³⁾

¹⁾ Кодировка A.

²⁾ D-код.

³⁾ Данный продукт является стандартным изделием и не представляет собой компонент безопасности, как определено в Директиве по машинному оборудованию. Расчет основан на номинальной нагрузке компонентов, средней температуре окружающей среды 40°C, частоте использования 8760 ч/год. Все сбои в работе электроники считаются опасными. Дополнительную информацию см. в документе №. 8015532.

Механические данные

Механическая конструкция	Глухой полый вал
Диаметр вала	10 мм
Вес	0.2 кг
Материал вала	Нержавеющая сталь
Материал фланца	Алюминий
Материал корпуса	Алюминий
Крутящий момент при запуске	0.8 Нсм (+20 °C)
Рабочий момент	0.6 Нсм (+20 °C)
Допустимое статическое перемещение	± 0.3 мм (радиально) ± 0.5 мм (осевой)
Допустимая динамика перемещения	± 0.05 мм (радиально) ± 0.1 мм (осевой)
Рабочая скорость	≤ 6 000 мин-¹ ¹⁾
Момент инерции ротора	40 гсм²
Срок службы подшипника	3 x 10^9 оборотов
Угловое ускорение	≤ 500 000 рад/с²

¹⁾ Допускается саморазогрев 3.3 K на 1 000 об/мин при расчете диапазона рабочих температур.

Данные об окружающей среде

ЭМС	В соответствии с EN 61000-6-2 и EN 61000-6-3
Класс защиты корпуса	IP65, со стороны вала (IEC 60529) IP67, со стороны корпуса (IEC 60529) ¹⁾
Допустимая относительная влажность	90 % (конденсат не допускается)
Диапазон рабочих температур	-40 °C ... +85 °C
Диапазон температур хранения	-40 °C ... +100 °C, без упаковки
Устойчивость к ударам	100 г, 6 мс (EN 60068-2-27)
Устойчивость к вибрации	30 г, 10 Гц ... 2,000 Гц (EN 60068-2-6)

¹⁾ С установленным ответным разъемом.

Информация о доставке

Вес единицы товара	0.336 килограмм
Вес нетто единицы продукции	0.336 килограмм
Объем единицы	2215.304 кубических сантиметров (см³)
Размеры [см]	13.69.117.9
Страна происхождения	Германия
EAN	4047084275456
