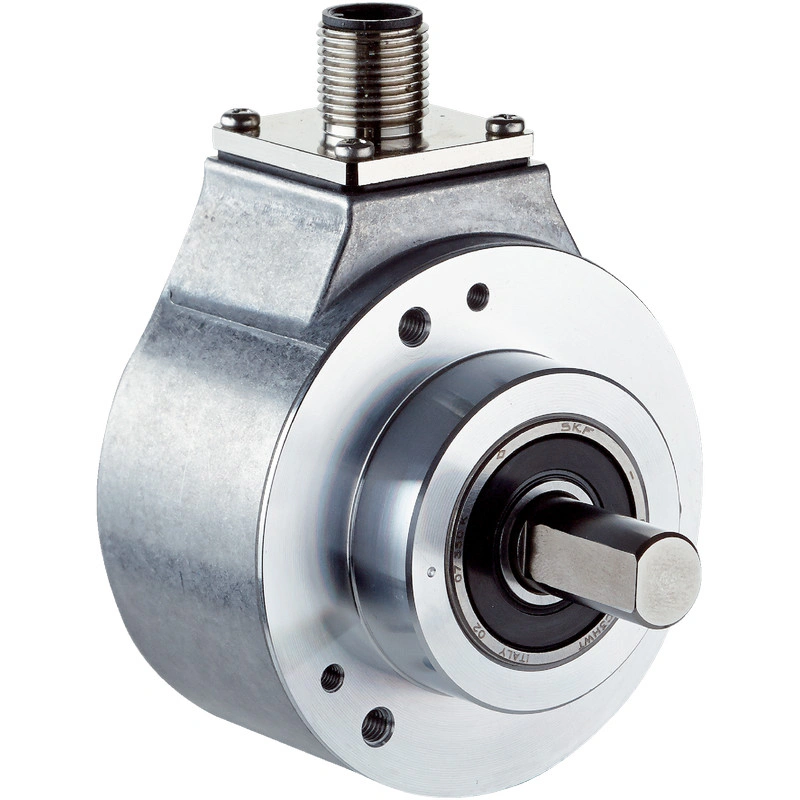

Характеристики
| Импульсы на оборот | 8,192 |
| Шаг измерения | ≤ 90°, электрических/импульсов на оборот |
| Отклонение шага измерения | ± 36° / импульсы на оборот |
| Пределы погрешности | Отклонение шага измерения x 3 |
| Дежурный цикл | ≤ 0.5 ± 10 % |
Интерфейсы
| Интерфейс связи | Инкрементальный |
| Детали интерфейса связи | TTL / RS-422 |
| Количество сигнальных каналов | 6-канальный |
| Время инициализации | < 5 мс 1) |
| Выходная частота | + 300 кГц 2) |
| Ток нагрузки | ≤ 30 мА, на канал |
| Потребляемая мощность | ≤ 1 Вт (без нагрузки) |
1) Действительные сигналы могут быть считаны по истечении этого времени.
2) До 450 кГц по запросу.
Электрические данные
| Тип подключения | Мужской разъем, M12, 8-контактный, радиальный |
| Напряжение питания | 4.5 … 30 V |
| Опорный сигнал, номер | 1 |
| Опорный сигнал, положение | 90°, электрический, логически связанный с A и B |
| Защита от обратной полярности | ✔ |
| Защита выходов от короткого замыкания | ✔ 1) |
| MTTFd: среднее время до опасного отказа | 500 лет (EN ISO 13849-1) 2) |
1) Короткое замыкание напротив другого канала или GND допустимо для макс. 60 s. Нет сигнала защиты от US.
2) Данный продукт является стандартным изделием и не представляет собой компонент безопасности, как определено в Директиве по машинному оборудованию. Расчет произведен исходя из номинальной нагрузки компонентов, средней температуры окружающей среды 40°C, частоты использования 8760 ч/год. Все электронные неисправности считаются опасными. Дополнительную информацию см. в документе №. 8015532.
Механические данные
| Механическая конструкция | Цельный вал, фланец для торцевого монтажа |
| Диаметр вала | 10 мм |
| Длина вала | 19 мм |
| Тип фланца / муфта статора | Фланец с 3 x M3 и 3 x M4 |
| Вес | + 0.3 кг 1) |
| Материал вала | Нержавеющая сталь |
| Материал фланца | Алюминий |
| Материал корпуса | Алюминий |
| Пусковой момент | + 1.2 Нсм (+20 °C) |
| Рабочий крутящий момент | 1.1 Нсм (+20 °C) |
| Допустимая нагрузка на вал | 100 Н (радиально) 2) 50 Н (осевой) 2) |
| Рабочая скорость | 6 000 мин¹ 3) |
| Максимальная рабочая скорость | 9,000 мин¹ 4) |
| Момент инерции ротора | 33 гсм² |
| Срок службы подшипника | 3.6 x 109 оборотов |
| Угловое ускорение | ≤ 500 000 рад/с² |
1) На основе энкодера с наружным разъемом или кабеля с наружным разъемом.
2) Возможны более высокие значения при ограниченном сроке службы подшипников.
3) Допускается саморазогрев 3.2 К на 1 000 об/мин при расчете диапазона рабочих температур.
4) Максимальная скорость, не вызывающая механических повреждений энкодера. Возможно влияние на срок службы и качество сигнала. Обратите внимание на максимальную выходную частоту.
Данные для окружающей среды
| ЭМС | В соответствии с EN 61000-6-2 и EN 61000-6-3 |
| Номинальные параметры корпуса | IP67, со стороны корпуса (IEC 60529) 1) IP65, сторона вала (IEC 60529) |
| Допустимая относительная влажность | 90 % (конденсация не допускается) |
| Диапазон рабочих температур | -20 °C … +85 °C 2) |
| Диапазон температур хранения | -40 °C … +100 °C, без упаковки |
| Устойчивость к ударам | 250 г, 3 мс (EN 60068-2-27) |
| Устойчивость к вибрации | 30 г, 10 Гц … 2,000 Гц (EN 60068-2-6) |
1) С установленным ответным разъемом.
2) Данные значения относятся ко всем механическим версиям, включая рекомендуемые аксессуары, если не указано иное.
Информация о доставке
| Вес единицы товара | 0.375 килограмм |
| Вес нетто единицы продукции | 0.375 килограмм |
| Объем единицы | 972 кубических сантиметров (см³) |
| Размеры [см] | 9*9*12 |
| Страна происхождения | Малайзия |
| EAN | 4047084516214 |
