Характеристики
| Импульсы на оборот | 2,048 |
| Шаг измерения | 90°, электрический / импульсы на оборот |
| Отклонение шага измерения | ± 18° / импульсов на оборот |
| Пределы погрешности | ± 54° / импульсов на оборот |
| Дежурный цикл | ≤ 0.5 ± 5 % |
Интерфейсы
| Коммуникационный интерфейс | Инкрементный |
| Детали интерфейса связи | HTL / Push pull |
| Количество каналов сигнала | 3 канала |
| Время инициализации | < 3 мс |
| Выходная частота | ≤ 300 кГц |
| Ток нагрузки | ≤ 30 мА |
| Потребляемая мощность | ≤ 0.5 Вт (без нагрузки) |
Электрические данные
| Тип подключения | Кабель, 8-проводной, с разъемом, M12, 8-контактный, универсальный, 0.5 м |
| Напряжение питания | 7 … 27 V |
| Контрольный сигнал, количество | 1 |
| Опорный сигнал, положение | 90°, электрическая, логически связанная с A и B |
| Защита от обратной полярности | ✔ |
| MTTFd: среднее время до опасного отказа | 600 лет (EN ISO 13849-1) 1) |
1) Данный продукт является стандартным изделием и не представляет собой компонент безопасности, как определено в Директиве по машинному оборудованию. Расчет основан на номинальной нагрузке компонентов, средней температуре окружающей среды 40°C, частоте использования 8760 ч/год. Все электронные сбои считаются опасными. Дополнительную информацию см. в документе №. 8015532.
Механические данные

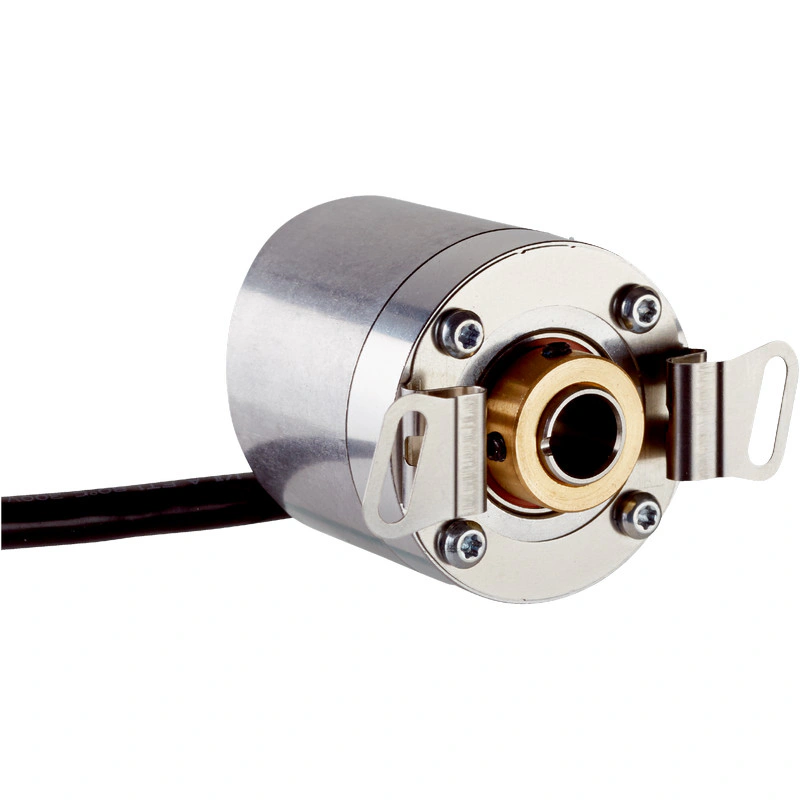

| Механическая конструкция | Глухой полый вал |
| Диаметр вала | 6 мм |
| Вес | + 150 г (с соединительным кабелем) |
| Материал вала | Нержавеющая сталь |
| Материал фланца | Алюминий |
| Материал корпуса | Алюминий |
| Материал, кабель | ПВХ |
| Крутящий момент при запуске | + 0.5 Нсм (+20 °C) |
| Рабочий момент | 0.4 Нсм (+20 °C) |
| Допустимое статическое перемещение | ± 0.3 мм (радиально) ± 0.5 мм (осевой) 1) |
| Допустимое динамическое перемещение | ± 0.1 мм (радиально) ± 0.2 мм (в осевом направлении) 1) |
| Рабочая скорость | 6 000 мин¹ 2) |
| Максимальная рабочая скорость | ≤ 8 000 мин¹ 3) |
| Момент инерции ротора | 0.8 гсм² |
| Срок службы подшипника | 2 x 10^9 оборотов |
| Угловое ускорение | ≤ 500 000 рад/с² |
1) Возможны более высокие значения при ограниченном сроке службы подшипников.
2) Допускается саморазогрев 4.7 K на 1 000 об/мин при расчете диапазона рабочих температур.
3) Без постоянной эксплуатации. Снижение качества сигнала.
Данные по окружающей среде
| ЭМС | В соответствии с EN 61000-6-2 и EN 61000-6-3 (класс A) |
| Номинальные параметры корпуса | IP65 |
| Допустимая относительная влажность | 90 % (Конденсация не допускается) |
| Диапазон рабочих температур | -20 °C … +70 °C |
| Диапазон температур хранения | -40 °C … +100 °C, без упаковки |
| Устойчивость к ударам | 100 г, 6 мс (EN 60068-2-27) |
| Устойчивость к вибрации | 20 г, 10 Гц … 2 000 Гц (EN 60068-2-6) |
Информация о доставке
| Вес единицы товара | 0.212 килограмм |
| Вес нетто единицы продукции | 0.212 килограмм |
| Объем единицы | 891 кубических сантиметров (см³) |
| Размеры [см] | 9*9*11 |
| Страна происхождения | Малайзия |
| EAN | 4047084523069 |
