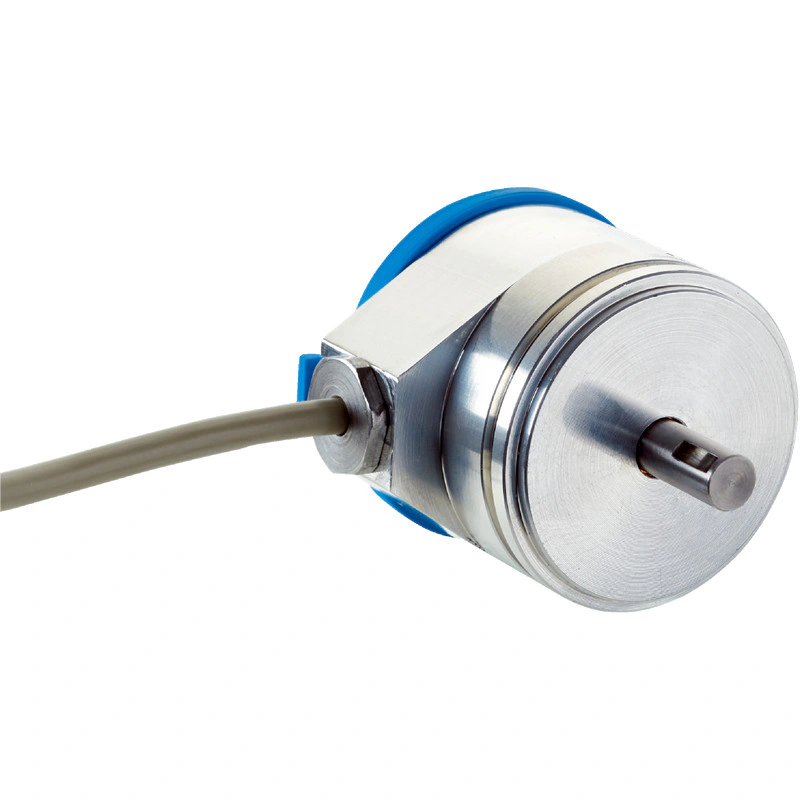

Абсолютный энкодер ACS/ACM36 ACS36-K1K0-K01
Артикул 6053311
- СтранаГермания
- Вес100 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Количество шагов на оборот (макс. разрешение) 2,979
Разрешение на шаг измерения 5.4 мкА ... 40.2 мкА 1)
Разрешение 0.09° ... 0.12° 1)
Диапазон измерения 0° ... 360°, программируемый
Минимальный диапазон измерения ≥ 35°
Точность ± 0.2 % в зависимости от запрограммированного угла 1)
Описание производителя
Абсолютный энкодер ACS/ACM36
Технические данные 6053311
Производительность
| Количество шагов на оборот (макс. разрешение) | 2,979 |
| Разрешение на шаг измерения | 5.4 мкА ... 40.2 мкА 1) |
| Разрешение | 0.09° ... 0.12° 1) |
| Диапазон измерения | 0° ... 360°, программируемый |
| Минимальный диапазон измерения | ≥ 35° |
| Точность | ± 0.2 % в зависимости от запрограммированного угла 1) |
1) Подробнее см. схему шагов измерения/формулу расчета.
Интерфейсы
| Интерфейс связи | Аналог |
| Детали интерфейса связи | Ток / 4...20 мА |
| Регулируемый параметр кодовой последовательности | CW (по часовой стрелке) 1) |
| Сопротивление нагрузки | ≤ 600 Ω |
1) По умолчанию по часовой стрелке - возможен поворот налево через программирование клавиатуры.
Электрические данные
| Тип подключения | Кабель, радиальный, 1.5 м |
| Напряжение питания | 19 ... 33В постоянного тока |
| Потребляемый ток | < 80 мА |
| Защита от обратной полярности | ✔ |
| MTTFd: среднее время до опасного отказа | 900 лет (EN ISO 13849-1) 1) |
| Электропроводка | 3-проводной |
1) Данный продукт является стандартным изделием и не представляет собой компонент безопасности, как определено в Директиве по машинному оборудованию. Расчет основан на номинальной нагрузке компонентов, средней температуре окружающей среды 40°C, частоте использования 8760 ч/год. Все электронные сбои считаются опасными. Дополнительную информацию см. в документе №. 8015532.
Механические данные
| Механическая конструкция | Цельный вал, сервофланец |
| Диаметр вала | 6 мм |
| Длина вала | 12.4 мм |
| Вес | 0.1 кг |
| Материал вала | Нержавеющая сталь 1,4305 |
| Материал фланца | AlMgSi |
| Материал корпуса | AlMgSi |
| Материал, кабель | ПВХ |
| Крутящий момент при запуске | 0.5 Нсм (+20 °C) |
| Рабочий момент | 0.2 Нсм (+20 °C) |
| Допустимая нагрузка на вал | 40 Н (радиальный) 20 Н (осевой) |
| Скорость работы | ≤ 3,000 мин-¹ |
| Момент инерции ротора | 10 гсм² |
| Срок службы подшипника | 1 x 10^6 оборотов |
| Угловое ускорение | ≤ 500 000 рад/с² |
Данные об окружающей среде
| ЭМС | В соответствии с EN 61000-6-2 и EN 61000-6-4 |
| Номинал корпуса | IP65 |
| Допустимая относительная влажность | 90 % (Конденсация не допускается) |
| Диапазон рабочих температур | -30 °C ... +80 °C |
| Диапазон температур хранения | -40 °C ... +100 °C, без упаковки |
| Устойчивость к ударам | 25 g, 11 мс (EN 60068-2-27) |
| Устойчивость к вибрации | 4 г, 5 Гц ... 100 Гц (EN 60068-2-6) |
Информация о доставке
| Вес единицы товара | 0.180 килограмм |
| Вес нетто единицы продукции | 0.18 килограмм |
| Объем единицы | 945 кубических сантиметров (см³) |
| Размеры [см] | 9*7*15 |
| Страна происхождения | Германия |
