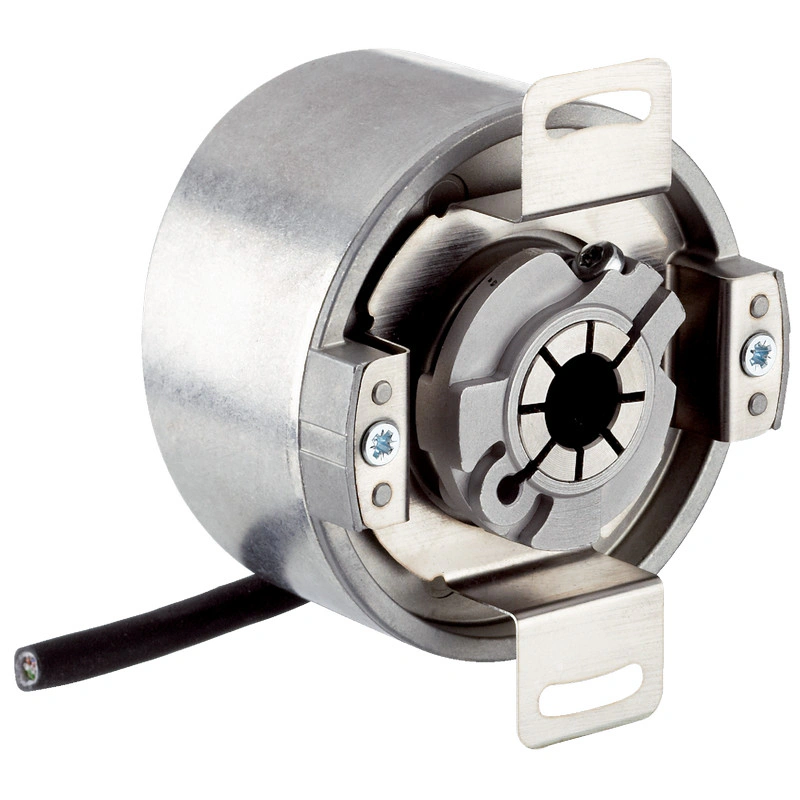

Абсолютный энкодер AFS/AFM60 SSI
Технические данные 9991464
Характеристики
| Количество шагов на оборот (макс. разрешение) | 262 144 (18 бит) |
| Число оборотов | 4 096 (12 бит) |
| Макс. разрешение (количество шагов на оборот х количество оборотов) | 18 бит x 12 бит (262,144 x 4,096) |
| Пределы погрешности G | 0.03° 1) |
| Стандартное отклонение повторяемости σr | 0.002° 2) |
1) В соответствии с DIN ISO 1319-1, положение верхнего и нижнего пределов погрешности зависит от условий установки, указанное значение относится к симметричному положению, i.e. отклонение в верхнем и нижнем направлении одинаково.
2) В соответствии с DIN ISO 55350-13; 68.3% измеренных значений находятся внутри указанной области.
Интерфейсы
| Интерфейс связи | SSI |
| Время инициализации | 50 мс 1) |
| Время формирования позиции | < 1 мкс |
| Тип кода | Серый |
| Регулируемый параметр кодовой последовательности | Регулируемый параметр CW/CCW (V/R̅) |
| Тактовая частота | ≤ 2 МГц 2) |
| Настройка (электронная регулировка) | H-активный (L = 0 - 3 В, H = 4,0 - Us V) |
| CW/CCW (последовательность отсчета при повороте) | L-активный (L = 0 - 1,5 В, H = 2,0 - Us В) |
1) По истечении этого времени можно считывать действительные данные позиционирования.
2) Минимальный, НИЗКИЙ уровень (тактовый генератор +): 250 нс.
Электрические данные
| Тип соединения | Кабель, 8-проводной, универсальный, 3 м 1) |
| Напряжение питания | 4.5 ... 32 V |
| Потребляемая мощность | ≤ 0.7 Вт (без нагрузки) |
| Защита от обратной полярности | ✔ |
| MTTFd: среднее время до опасного отказа | 250 лет (EN ISO 13849-1) 2) |
1) Универсальное кабельное соединение располагается таким образом, чтобы его можно было проложить без изгибов в радиальном или осевом направлении.
2) Данный продукт является стандартным изделием и не представляет собой элемент безопасности, как определено в Директиве по машинному оборудованию. Расчет основан на номинальной нагрузке компонентов, средней температуре окружающей среды 40°C, частоте использования 8760 ч/год. Все электронные неисправности считаются опасными. Дополнительную информацию см. в документе №. 8015532.
Механические данные
| Механическая конструкция | Слепой полый вал |
| Диаметр вала | 8 мм |
| Вес | 0.2 кг 1) |
| Материал вала | Нержавеющая сталь |
| Материал фланца | Алюминий |
| Материал корпуса | Алюминиевое литье |
| Крутящий момент при запуске | < 0.8 Нсм (+20 °C) |
| Рабочий момент | < 0.6 Нсм (+20 °C) |
| Допустимое статическое движение | ± 0.5 мм (в осевом направлении) ± 0.3 мм (радиально) |
| Допустимая динамика перемещения | ± 0.1 мм (в осевом направлении) ± 0.05 мм (радиально) |
| Рабочая скорость | ≤ 6 000 мин-¹ 2) |
| Момент инерции ротора | 40 гсм² |
| Срок службы подшипника | 3.0 x 10^9 оборотов |
| Угловое ускорение | ≤ 500 000 рад/с² |
1) На основе устройств с наружным разъемом.
2) Допускается саморазогрев 3.3 К на 1 000 об/мин при расчете диапазона рабочих температур.
Данные по окружающей среде
| ЭМС | В соответствии с EN 61000-6-2 и EN 61000-6-3 1) |
| Степень защиты корпуса | IP65, сторона вала (IEC 60529) IP67, со стороны корпуса (IEC 60529) 2) |
| Допустимая относительная влажность | 90 % (конденсация не допускается) |
| Диапазон рабочих температур | -40 °C ... +100 °C 3) |
| Диапазон температур хранения | -40 °C ... +100 °C, без упаковки |
| Устойчивость к ударам | 60 г, 6 мс (EN 60068-2-27) |
| Устойчивость к вибрации | 20 г, 10 Гц ... 2,000 Гц (EN 60068-2-6) |
1) ЭМС в соответствии с указанными стандартами достигается при использовании экранированных кабелей.
2) Для устройств с наружным разъемом: с установленным ответным разъемом.
3) Стационарное положение кабеля.
9991464
