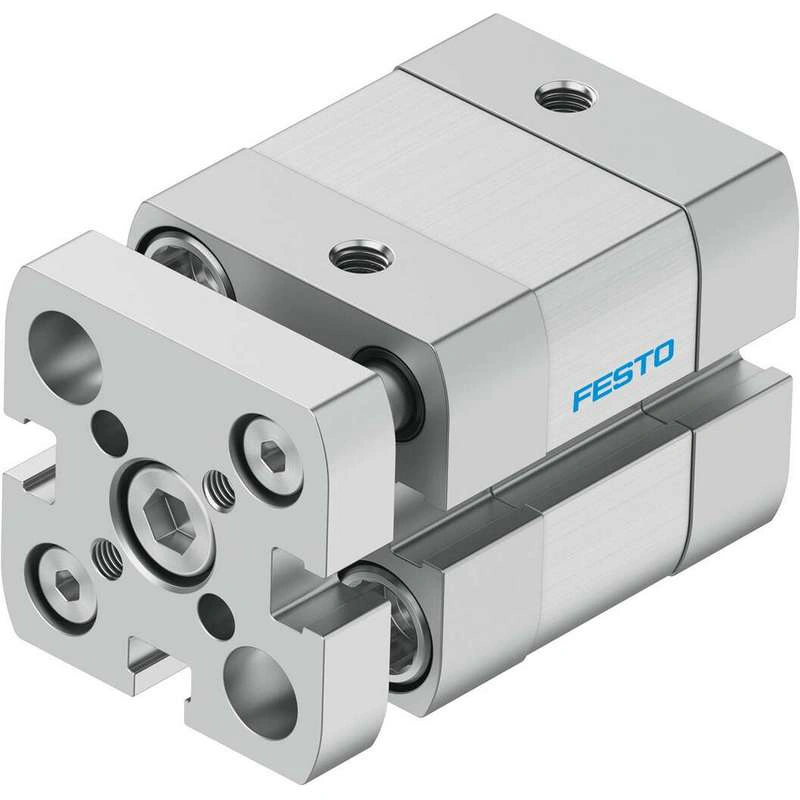

Технические характеристики
| Ход | 3 мм … 200 мм |
| Диаметр поршня | 20 мм |
| На основе стандарта | ISO 21287 |
| Амортизация | Упругие амортизирующие кольца/пластины на обоих концах Саморегулирующаяся пневматическая амортизация конечного положения |
| Монтажное положение | опция |
| Конструкция | Поршень Шток поршня Профильный ствол |
| Определение положения | Через бесконтактный датчик |
| Варианты | Допуск по взрывозащите (ATEX) Через шток поршня Термостойкие уплотнения макс. 120°C Табличка с номинальными характеристиками с лазерным травлением |
| Защита от крутящего момента/направляющей | Направляющая штанга с коромыслом |
| Рабочее давление | 0.15 МПа … 1 МПа |
| Рабочее давление | 1.5 бар … 10 бар |
| Режим работы | Двойного действия |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb |
| Вид взрывозащиты от воспламенения пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C … 120 °C |
| Энергия удара в крайних положениях | 0.2 J |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 141 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 188 N |
| Подвижная масса для хода 0 мм | 60 грамм |
| Дополнительная подвижная масса на 10 мм хода | 11 грамм |
| Основной вес для хода 0 мм | 161 грамм |
| Дополнительный вес на 10 мм хода | 26 грамм |
| Пневматическое соединение | M5 |
| Указание по материалам | Соответствие RoHS |
| Материал воротниковых винтов | Сталь |
| Материал крышки | Анодированный кованый алюминиевый сплав |
| Материал уплотнений | TPE-U(PUR) |
| Торцевая пластина из материала | Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная сталь |
| Материал цилиндра ствол | Гладкоанодированный кованый алюминиевый сплав |
