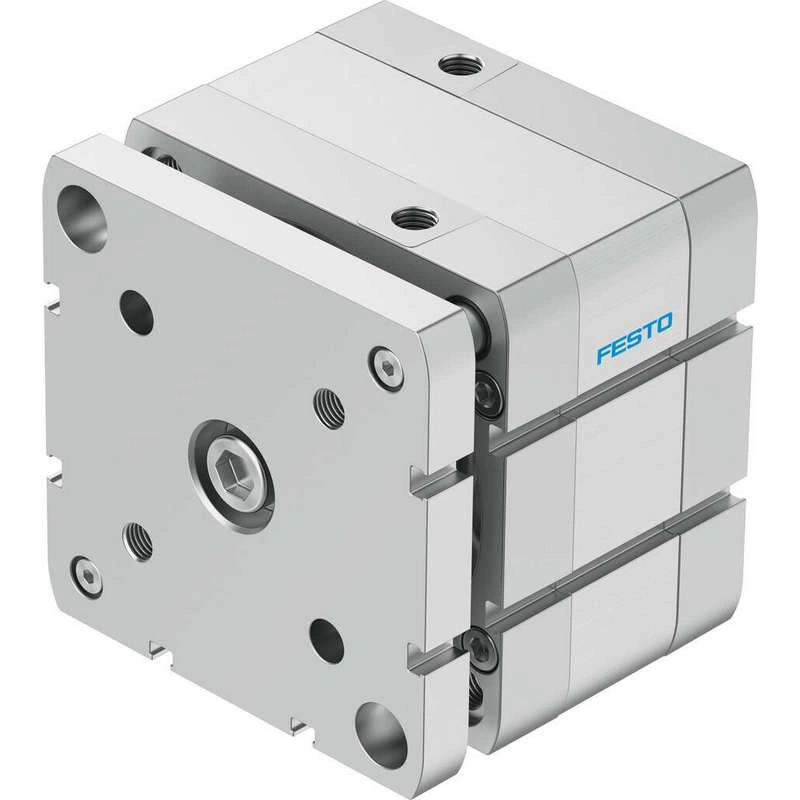

Технические характеристики
| Ход | 5 мм … 400 мм |
| Диаметр поршня | 100 мм |
| В соответствии со стандартом | ISO 21287 |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах Саморегулирующаяся пневматическая амортизация конечного положения |
| Монтажная позиция | опция |
| Конструкция | Поршень Шток поршня Профильный ствол |
| Определение положения | Через бесконтактный датчик |
| Варианты | Разрешение на взрывозащиту (ATEX) Через шток поршня Термостойкие уплотнения макс. 120°C Табличка с номинальными характеристиками с лазерным травлением |
| Защита от крутящего момента/направляющая | Направляющий шток с вилкой |
| Рабочее давление | 0.1 МПа … 1 МПа |
| Рабочее давление | 1 бар … 10 бар |
| Режим работы | Двойного действия |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Вид взрывозащиты от воспламенения газа | Ex h IIC T4 Gb |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 — Умеренный коррозионный стресс |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C … 120 °C |
| Энергия удара в крайних положениях | 2.5 J |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 4524 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 4712 N |
| Подвижная масса для хода 0 мм | 1089 грамм |
| Дополнительная подвижная масса на 10 мм хода | 43 грамм |
| Основной вес для хода 0 мм | 2673 грамм |
| Дополнительная масса на 10 мм хода | 116 грамм |
| Пневматическое соединение | G1/8 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал воротниковых винтов | Сталь |
| Материал обложки | Литой алюминий, с покрытием |
| Уплотнения из материала | TPE-U(PUR) |
| Материал торцевой пластины | Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная сталь |
| Материал ствола цилиндра | Гладкоанодированный деформируемый алюминиевый сплав |
