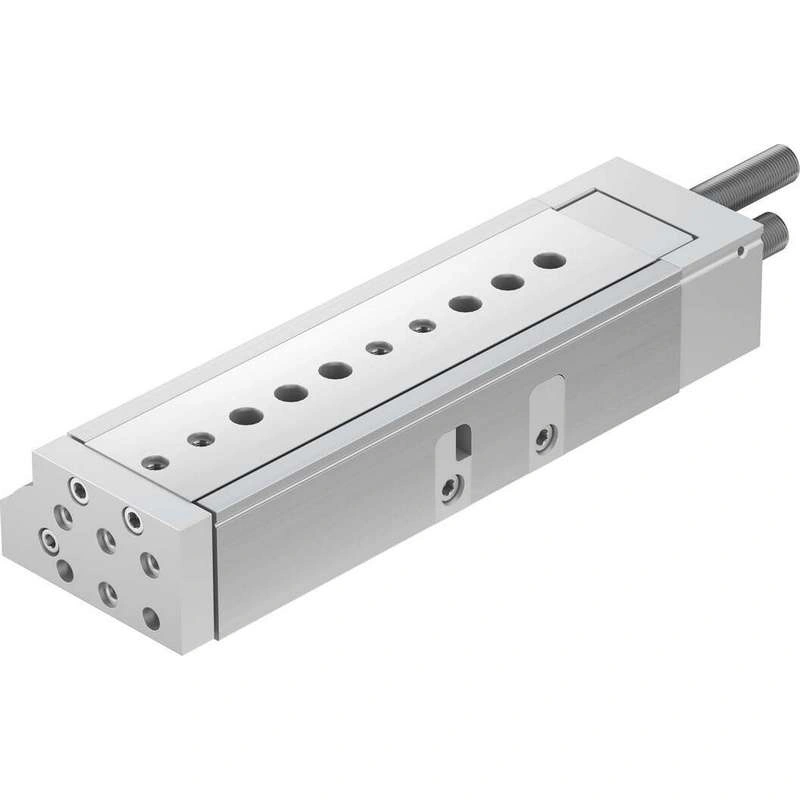

Технические характеристики
| Ход | 100 мм |
| Регулируемый диапазон конечного положения/длина спереди | 94.5 мм |
| Регулируемый диапазон конечных положений/задняя длина | 49.5 мм |
| Диаметр поршня | 25 мм |
| Режим работы, приводное устройство | Ярмо |
| Амортизация | Эластичные амортизирующие кольца/прокладки на обоих концах с фиксированным упором |
| Монтажное положение | опция |
| Направляющая | Направляющая с шарикоподшипниковым сепаратором |
| Конструкция | Ярмо Поршень Шток поршня Ползунок |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991263 |
| Рабочее давление | 0.1 МПа … 0.8 МПа |
| Рабочее давление | 1 бар … 8 бар |
| Макс. скорость | 0.8 м/с |
| Точность повторения | ±0.01 мм |
| Режим работы | Двойного действия |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Указания по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 — Без коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | 0 °C … 60 °C |
| Энергия удара в крайних положениях | 0.2 J |
| Длина амортизации | 5 мм |
| Макс. сила Fy | 4200 N |
| Макс. сила Fz | 4200 N |
| Макс. момент Mx | 85 Нм |
| Макс. момент My | 80 Нм |
| Макс. момент Mz | 80 Нм |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 247 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 295 N |
| Подвижная масса | 1254 грамм |
| Вес изделия | 3075 грамм |
| альтернативные соединения | См. чертеж изделия |
| Тип крепления | Со сквозным отверстием |
| Пневматическое соединение | G1/8 |
| Примечание по материалам | Соответствующий требованиям RoHS |
| Материал крышки | Кованый алюминиевый сплав |
| Материал уплотнений | HNBR |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
