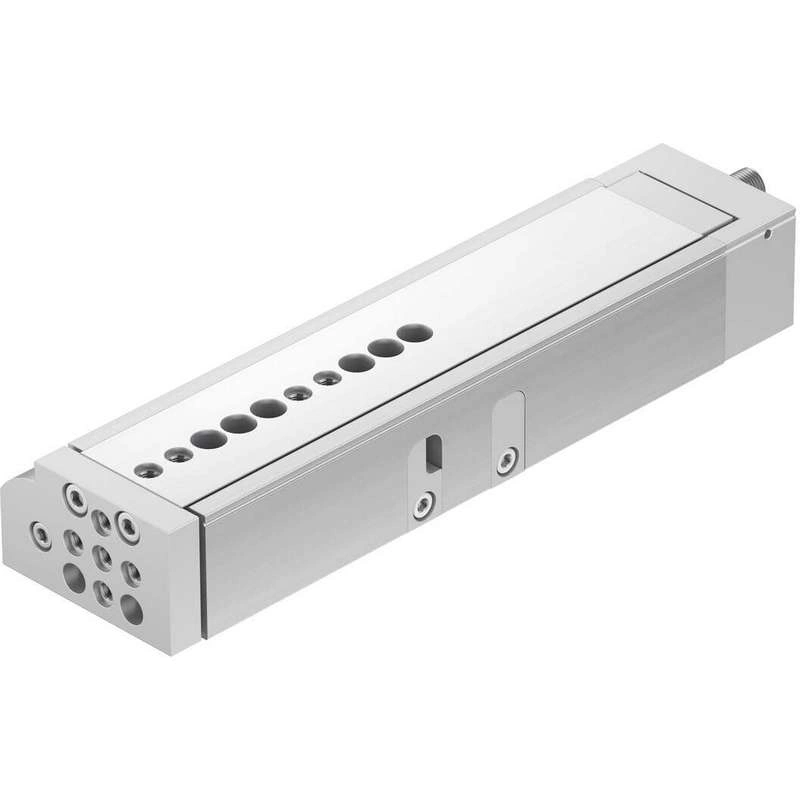

Технические характеристики
| Ход | 100 мм |
| Регулируемый диапазон конечных положений/длина передней части | 38 мм |
| Регулируемый диапазон конечных положений/длина задней части | 5.5 мм |
| Диаметр поршня | 16 мм |
| Режим работы, приводное устройство | Ярмо |
| Амортизация | Короткие эластичные амортизирующие кольца/прокладки на обоих концах |
| Монтажное положение | опция |
| Направляющая | Направляющая с шарикоподшипниковым сепаратором |
| Расчетная | Коромысло Поршень Шток поршня Скольжение |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991263 |
| Рабочее давление | 0.1 МПа … 0.8 МПа |
| Рабочее давление | 1 бар … 8 бар |
| Макс. скорость | 0.8 м/с |
| Точность повторения | 0.3 мм |
| Режим работы | Двойного действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | 0 °C … 60 °C |
| Энергия удара в крайних положениях | 0.25 J |
| Длина амортизации | 1 мм |
| Макс. сила Fy | 1340 N |
| Макс. сила Fz | 1340 N |
| Макс. момент Mx | 20 Нм |
| Макс. момент My | 15 Нм |
| Макс. момент Mz | 15 Нм |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 104 N |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 121 N |
| Подвижная масса | 507 грамм |
| Вес продукта | 1253 грамм |
| альтернативные соединения | См. чертеж изделия |
| Тип крепления | Со сквозным отверстием |
| Пневматическое соединение | M5 |
| Указание по материалам | Соответствует RoHS |
| Материальное покрытие | Кованый алюминиевый сплав |
| Материал уплотнений | HNBR |
| Материал корпуса | Деформируемый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
