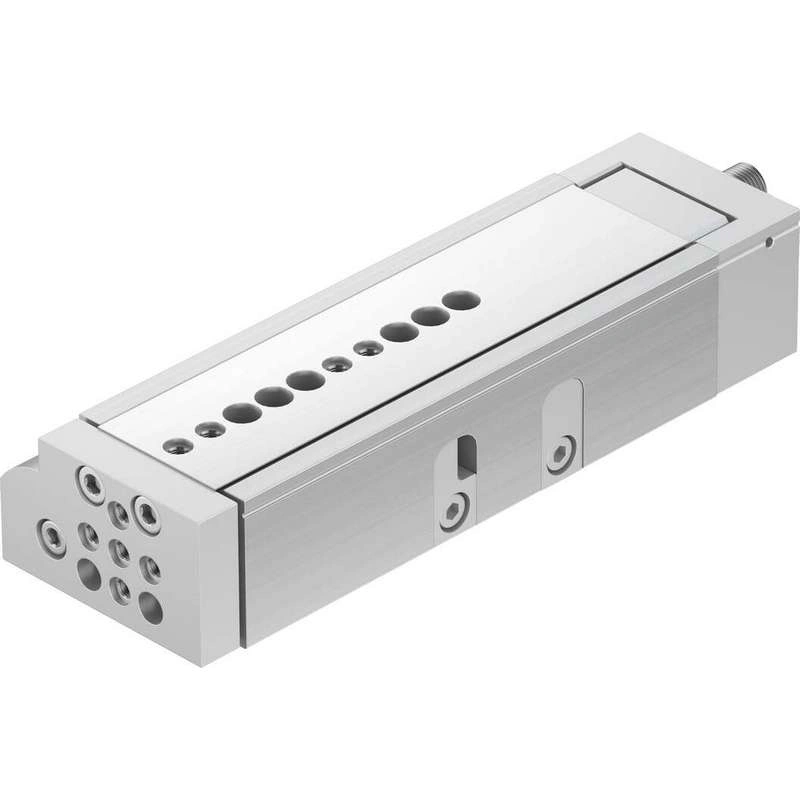

Технические характеристики
| Ход | 80 мм |
| Регулируемый диапазон конечных положений/длина передней части | 38.5 мм |
| Регулируемый диапазон конечного положения/длина задней части | 5.5 мм |
| Диаметр поршня | 20 мм |
| Режим работы, приводное устройство | Ярмо |
| Амортизация | Короткие упругие амортизирующие кольца/прокладки на обоих концах |
| Монтажное положение | опционально |
| Направляющая | Направляющая с шарикоподшипниковым сепаратором |
| Конструкция | Коромысло Поршень Шток поршня Ползун |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991263 |
| Рабочее давление | 0.1 МПа … 0.8 МПа |
| Рабочее давление | 1 бар … 8 бар |
| Макс. скорость | 0.8 м/с |
| Точность повторения | 0.3 мм |
| Режим работы | Двойное действие |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | 0 °C … 60 °C |
| Энергия удара в крайних положениях | 0.35 J |
| Длина амортизатора | 1.2 мм |
| Макс. сила Fy | 2800 N |
| Макс. усилие Fz | 2800 N |
| Макс. момент Mx | 50 Нм |
| Макс. момент My | 27 Нм |
| Макс. момент Mz | 27 Нм |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 158 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), опережающий ход | 188 N |
| Подвижная масса | 618 грамм |
| Вес изделия | 1395 грамм |
| альтернативные соединения | См. чертеж изделия |
| Тип крепления | Со сквозным отверстием |
| Пневматическое соединение | M5 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал крышки | Кованый алюминиевый сплав |
| Материал уплотнений | HNBR |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал штока поршня | Высоколегированная нержавеющая сталь |
