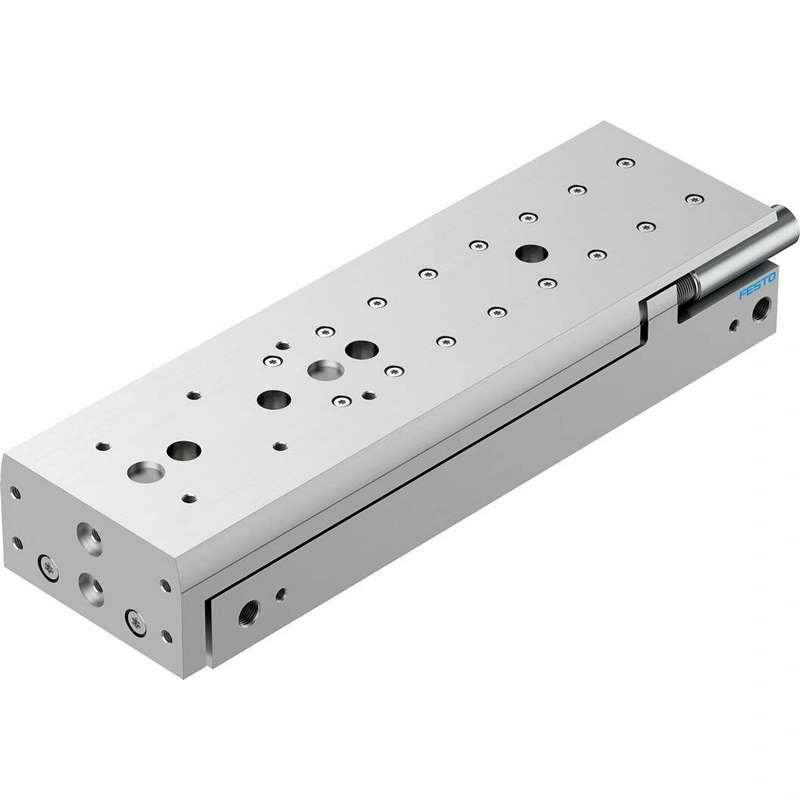

Технические характеристики
| Ход | 150 мм |
| Регулируемый диапазон конечных положений/длина спереди | 27.7 мм |
| Регулируемый диапазон конечных положений/длина сзади | 25.9 мм |
| Диаметр поршня | 20 мм |
| Режим работы, приводной блок | Ярмо |
| Амортизация | Внешняя гидравлическая амортизация |
| Монтажное положение | опция |
| Направляющая | Направляющая с шарикоподшипниковым сепаратором |
| Расчетный | Двойной поршень Ярмо Шток поршня Заслонка |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991249 |
| Рабочее давление | 0.1 МПа … 0.8 МПа |
| Рабочее давление | 1 бар … 8 бар |
| Рабочее давление | 14.5 psi … 116 psi |
| Макс. скорость | 0.8 м/с |
| Точность повторения | <= 0.02 мм |
| Режим работы | Двойного действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -10 °C … 60 °C |
| Энергия удара в крайних положениях | 3 J |
| Длина амортизатора | 8 мм |
| Макс. усилие Fy | 1300 N |
| Макс. сила Fz | 1300 N |
| Макс. момент Mx | 20 Нм |
| Макс. момент My | 17 Нм |
| Макс. момент Mz | 17 Нм |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 317 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 377 N |
| Движущаяся масса | 1278 грамм |
| Вес изделия | 2800 грамм |
| Тип крепления | Со сквозным отверстием |
| Пневматическое соединение | G1/8 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал крышки | Кованый алюминиевый сплав |
| Уплотнения из материала | HNBR |
| Материал направляющей | POM TPE-E Высоколегированная сталь |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал Поршневой шток | Высоколегированная нержавеющая сталь |
